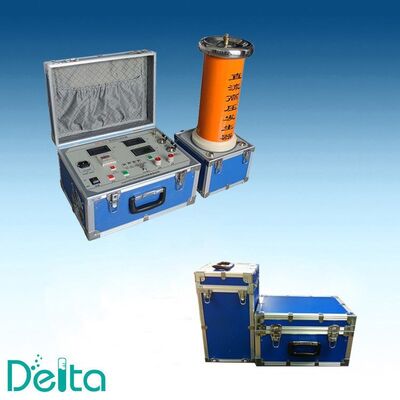

ZGF-400kV/3mA DC High Voltage Test Set untuk pengujian kabel dan arrester 220kV

PeraturanZGF-400kV/3mA DC High Voltage Test Setadalah generator tegangan tinggi DC yang terisolasi minyak yang terinspirasi seri yang dirancang untuk pengujian lapangan dan laboratorium kabel listrik kelas 110kV dan 220kV, penangkal gelombang seng oksida, busing,Transformator dan peralatan switchIni memberikan output DC 0-400kV yang dapat disesuaikan secara terus menerus pada arus nominal 3mA, dengan 0.75 U1mA fungsi pengukuran tegangan referensi otomatis untuk pengujian arus kebocoran MOA (metal oxide arrester).

Aplikasi

Pengujian tegangan tahan DC tetap menjadi metode yang paling praktis untuk mengevaluasi kondisi isolasi kabel yang diisi minyak, kabel XLPE tua di mana pengujian AC tidak tersedia,dan untuk mengukur tegangan referensi 1mA (U1mA) dan 0.75 U1mA arus kebocoran dari arrester seng oksida. rating 400kV / 3mA mencakup arrester 220kV dan sistem kabel 110kV dengan margin yang nyaman,sementara konstruksi modular ringan memungkinkan unit dibawa ke substasiun dan parit kabel oleh dua teknisi.

Fitur Utama

• Output yang dapat disesuaikan secara terus menerus dari 0 hingga 400kV DC, arus nominal 3mA
• Pengujian MOA otomatis: mengukur arus kebocoran U1mA dan 0,75 U1mA, menghitung rasio dan mencetak hasilnya
• Stabilitas tinggi di bawah beban kapasitif; faktor ripple lebih baik dari 0,5% pada output nominal
• Perlindungan overvoltage, overcurrent dan nol-start dengan pemicu otomatis
• Layar LCD besar dengan menu bahasa Cina/Inggris, kurva tegangan dan arus waktu nyata
• Operasi integral 0,75 U1mA satu kunci untuk pengujian arrester
• Tangki tegangan tinggi terisolasi minyak dengan opsi trafo yang didinginkan udara atau didinginkan minyak
• Desain modular portabel: Tangki HV, unit kontrol dan kabel penghubung dalam kasus terpisah

Spesifikasi Teknis

Aksesoris standar

• Tangki generator HV yang diisi minyak dengan bokong output HV
• Unit kontrol digital dengan layar LCD dan printer
• Batang pembuangan untuk 400kV
• Mikro-ammeter dan kabel pengukuran berselindung
• Kabel pengantar dan batang pengantar
• Segel cadangan dan corong pengisian minyak
• Manual operasi dan pemeliharaan dalam bahasa Inggris
• Laporan uji pabrik dan sertifikat kalibrasi

Standar Uji

Set ini dirancang untuk mendukung pengujian sesuai dengan IEC 60060-1 (teknik pengujian tegangan tinggi),IEC 60076-3 (tingkat isolasi transformator daya) dan DL/T 596 (pengujian pencegahan peralatan daya)Untuk pengujian arrester seng oksida prosedur U1mA dan 0,75 U1mA mengikuti IEC 60099-5 dan GB 11032.

Mengapa memilih set ini

Setiap unit dirakit, diisi minyak, dan berjalan pada tegangan nominal selama 1 jam sebelum pengiriman, dengan bentuk gelombang uji dan arus kebocoran yang dicatat dalam laporan pabrik.Unit kontrol menyimpan 50 catatan tes terakhir, yang nyaman untuk perbandingan berkala arus kebocoran arrester di situs yang sama. kami menyediakan 220V / 50Hz dan 110V / 60Hz versi masukan, dan dapat memberikan output polaritas positif atas permintaan.

FAQ

T: Apakah set dapat menguji kabel 220kV?
A: Ya. 400 kV DC mencakup tegangan uji tahan DC untuk kabel kelas 220 kV dengan margin.dan kita bisa mengutip model 5mA jika diperlukan.

T: Apakah batang pembuangan termasuk?
A: Ya, batang pembuangan 400 kV dengan timah bumi termasuk dalam cakupan pasokan standar.

T: Apa garansi?
A: Satu tahun garansi pada set lengkap, dengan konsultasi teknis seumur hidup dan pasokan suku cadang selama sepuluh tahun.
