Analis Kualitas Daya Tiga Fase, Logger Data Kualitas Daya

Analis Kualitas Daya Tiga Fase, Logger Data Kualitas Daya

Pengantar:

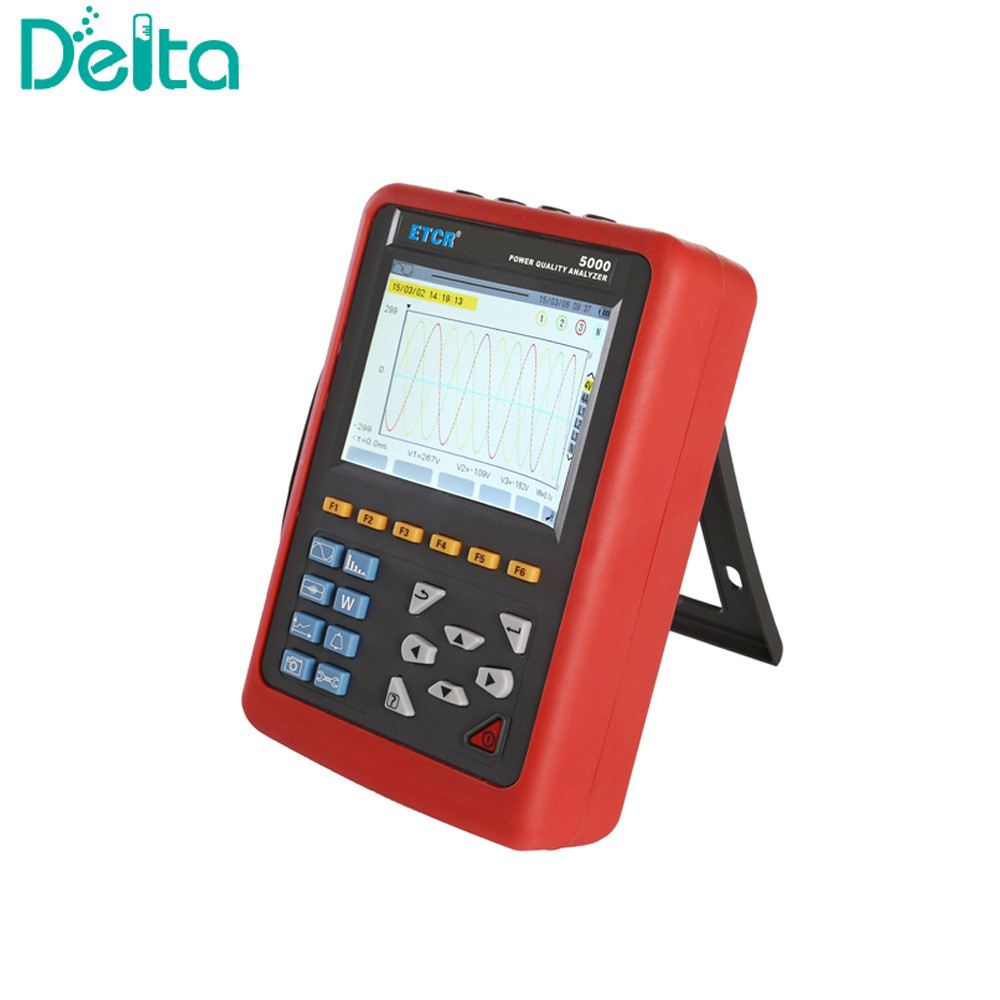

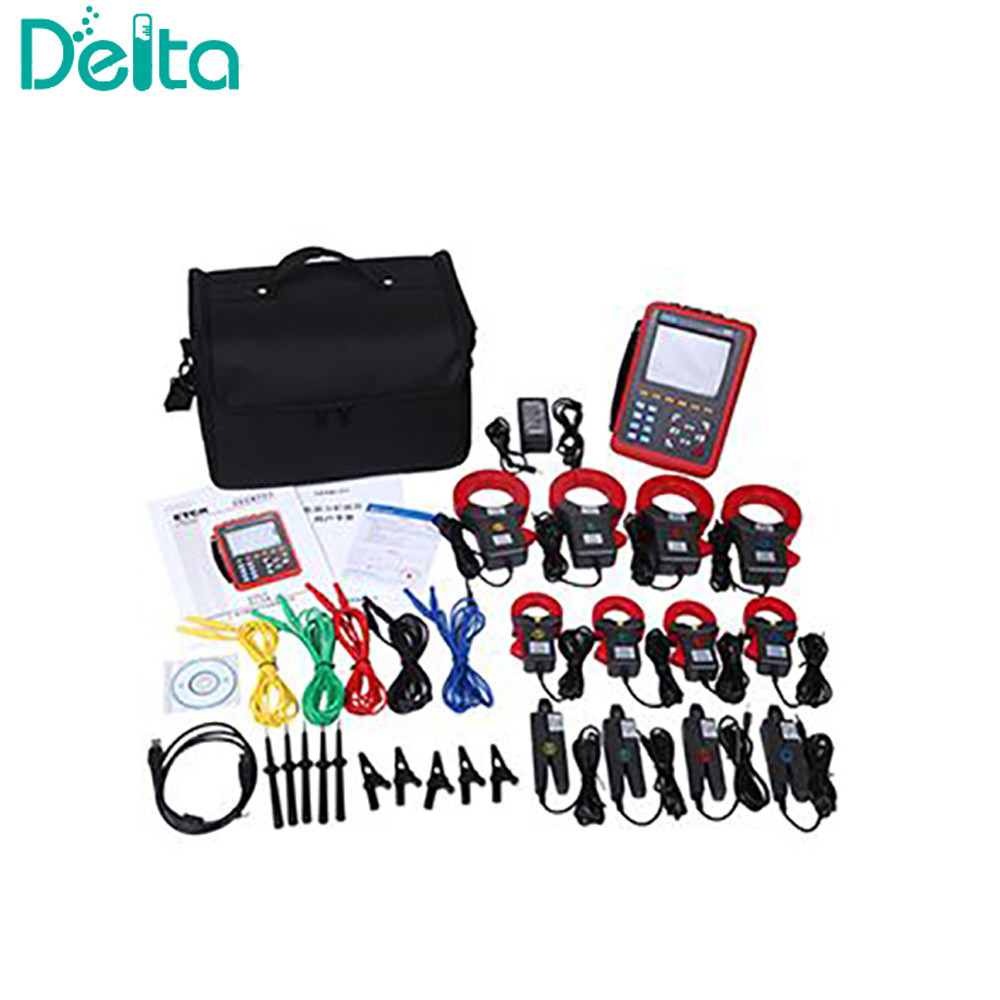

ETCR-5000Tiga fase Power Quality Analyzer, Power Quality Data Logger adalahdirancang khusus untuk analisis dan diagnosis komprehensif pada semua tegangan, arus, daya, daya, harmonik, dan fase parameter listrik.


Ini berlaku untuk industri listrik, petrokimia, metalurgi, kereta api, perusahaan pertambangan, lembaga penelitian ilmiah, dan departemen metrologi.
ETCR-5000 3 Phase Power Quality Analyzer Power Quality Data Loggercocok untukpengujian lapangan tiga fase, multi-fungsi dan cerdas, operasi manusia-mesin yang ringkas.

Parameter:

Faktor pengaruh	Titik uji	Kondisi dasar	Kondisi kerja
Suhu lingkungan	Semua parameter	(23±2) °C	-10°C ~ 40°C
Kelembaban relatif	Semua parameter	40% ~ 60%	< 80%
Tegangan fase ke netral	Semua parameter	(100 ± 1%) V	1.0V ~ 1000V
Tegangan fase ke fase	Tegangan fase-ke-fase RMS yang sebenarnya	(200±1%) V	1.0V ~ 2000V
Saat ini	Arus RMS yang sebenarnya	(5±1%) A	10mA ~ 1000A
Frekuensi jaringan	Semua parameter	50Hz±0,1Hz	40Hz ~ 70Hz
Pergeseran fase	Daya aktif dan energi aktif	Cosφ=1	Cosφ: 0.2 ~ 1.0
	Daya reaktif dan energi reaktif	Sinφ=1	Sinφ: 0.2 ~ 1.0
Harmonik	Semua parameter	< 0,1%	00,0% ~ 100%
Ketidakseimbangan tegangan	Semua parameter	< 10%	00,0% ~ 100%
Tegangan kerja perangkat	Semua parameter	DC9.8V±0.1V	DC9.5V ~ 10.5V
medan listrik eksternal, medan magnet	Semua parameter	Harus dihindari
Posisi pengujian	Parameter yang diukur terkait arus	Uji kabel di pusat penjepit.

Sumber daya listrik	Baterai lithium-ion 9.6V, pengisi daya cadangan.
Indikator baterai	Jika tegangan terlalu rendah, matikan otomatis setelah 1 menit.
Konsumsi daya	Konsumsi arus tes normal 490 mA, bekerja terus menerus selama 8 jam.
Mode Tampilan	Layar warna LCD, 640dots*480dots, 5,6 inci, domain tampilan: 116mm*88mm.

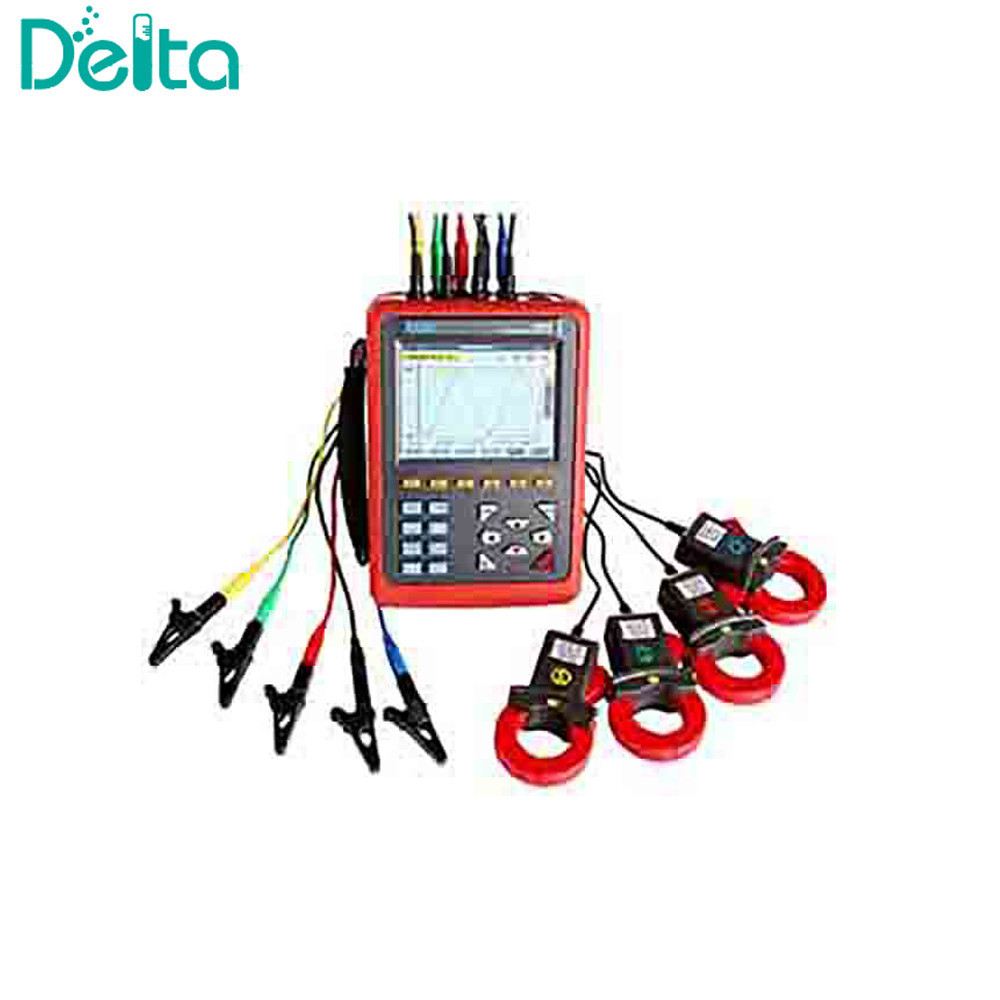

Ukuran penjepit	008 penjepit arus tajam kecil: 7,5mm*13mm; Clamp arus lingkaran 040: 35mm*40mm; 068 pengikat arus lingkaran: 68mm*68mm;
Dimensi instrumen	L*W*H: 240mm*170mm*68mm.

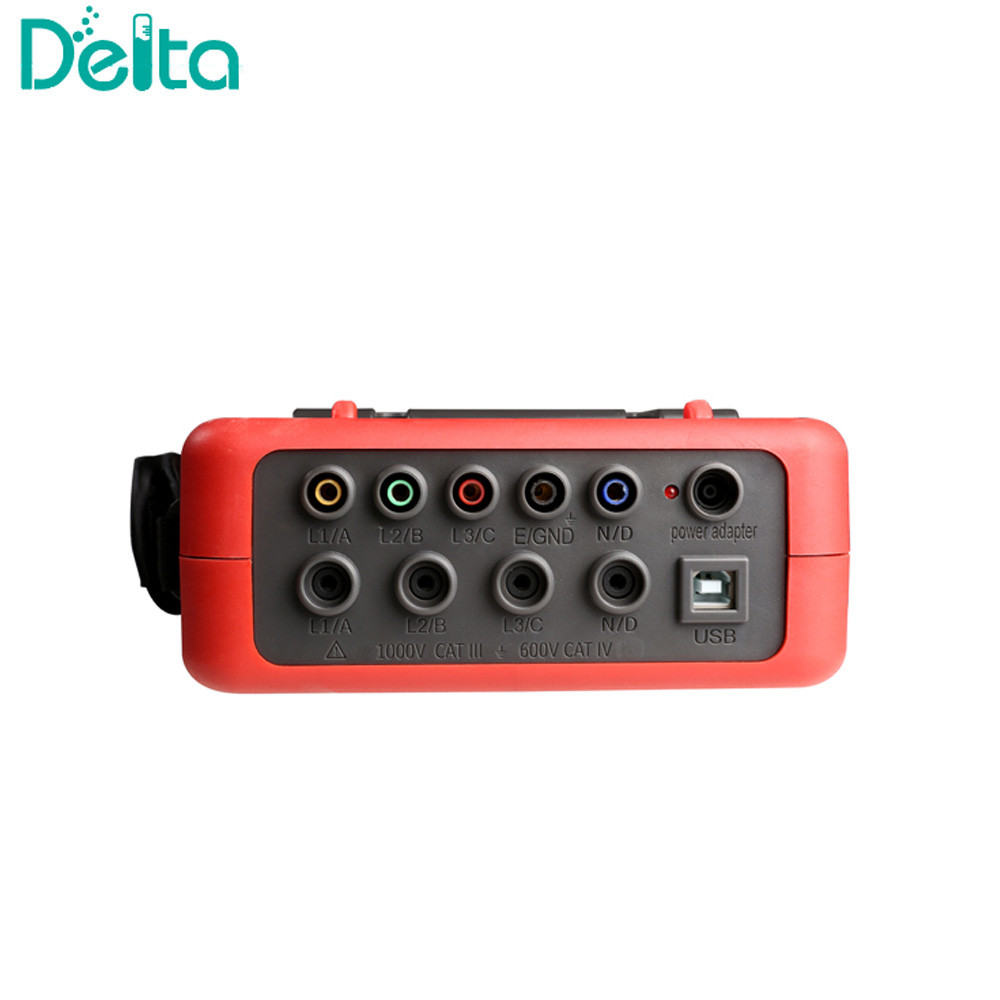

Jumlah saluran	4U/4I.
Tegangan fase-ke-fase	1.0V ~ 2000V.
Tegangan fase ke netral	1.0V ~ 1000V.
Saat ini	008 arus penjepit: 10mA~10.0A; 040 arus penjepit: 0,10A ~ 100A; 068 arus penjepit: 1,0A ~ 1000A; Transformer arus opsional: arus input instrumen 1mA ~ 500mA.
Frekuensi	40Hz ~ 70Hz.
Parameter listrik	W, VA, Var, PF, DPF, cosφ, tanφ.
Parameter energi	Wh, Varh, Vah.
Harmonik	Perintah 0 ~ 50.
Total distorsi harmonik	Perintah 0 ~ 50, setiap fase.
Modus ahli	Ya, aku tahu.
Jumlah catatan sementara	150 set.
Pemancar tegangan	Ya, aku tahu.
Modus saat ini	Ya, 100 detik.
3 fase ketidakseimbangan	Ya, aku tahu.
Catatan	300 hari ((rekaman simultan 20 parameter, merekam satu poin setiap 5 detik).
Min/Max nilai yang tercatat	Pengukuran nilai maksimum dan minimum selama periode waktu tertentu.
Alarm	40 jenis pilihan parameter yang berbeda, 12.800 set log alarm.
Puncak	Ya, aku tahu.
Tampilan diagram fasor	Secara otomatis.
Kapasitas snapshot	60.
Bahasa menu	Bahasa Inggris/Cina.
Komunikasi	USB.
Penutupan otomatis	Ketika kampanye alarm dimulai atau pencarian untuk transitory, penangkapan arus masuk, atau trend rekaman sedang menunggu atau sedang berlangsung, perangkat tidak secara otomatis mematikan.
	Dalam mode uji lainnya, 15 menit tanpa menekan tombol, matikan otomatis setelah diminta 1 menit.
Fungsi lampu latar	Ya, cocok untuk digunakan di malam hari dan tempat yang gelap.
Berat badan	Host: 1,6 kg (dengan baterai).
	008 penjepit arus tajam kecil: 170g*4;
	Klem arus lingkaran 040: 190g*4;
	068 Klem arus lingkaran: 510g*4;
	Kabel uji dan adaptor daya: 900 g;
	Berat total: sekitar 10,5 kg (dengan kemasan).
Panjang kabel uji tegangan	Tiga meter.
Panjang kabel sensor arus	Dua meter.
Suhu kerja dan kelembaban	-10°C~40°C; di bawah 80%Rh.
Lingkungan penyimpanan	-10°C~60°C; di bawah 70%Rh.
Impedansi masukan	Impedansi input tegangan uji: 1MΩ.
Tahan tegangan	Tahan tegangan AC sinusoidal 3700V/50Hz selama 1 menit antara kabel instrumen dan shell.
Isolasi	Antara kabel instrumen dan shell ≥ 10MΩ.
Struktur	Isolasi ganda, dengan pelindung isolasi tahan getaran.
Aturan aman	IEC 61010 1000V Kategori III / 600V CAT IV, IEC 61010-031, IEC 61326, Tingkat polusi: 2.
Ukuran Kemasan	400*270*270 (mm) (L*W*H)
Berat badan	8kg

Fungsi:

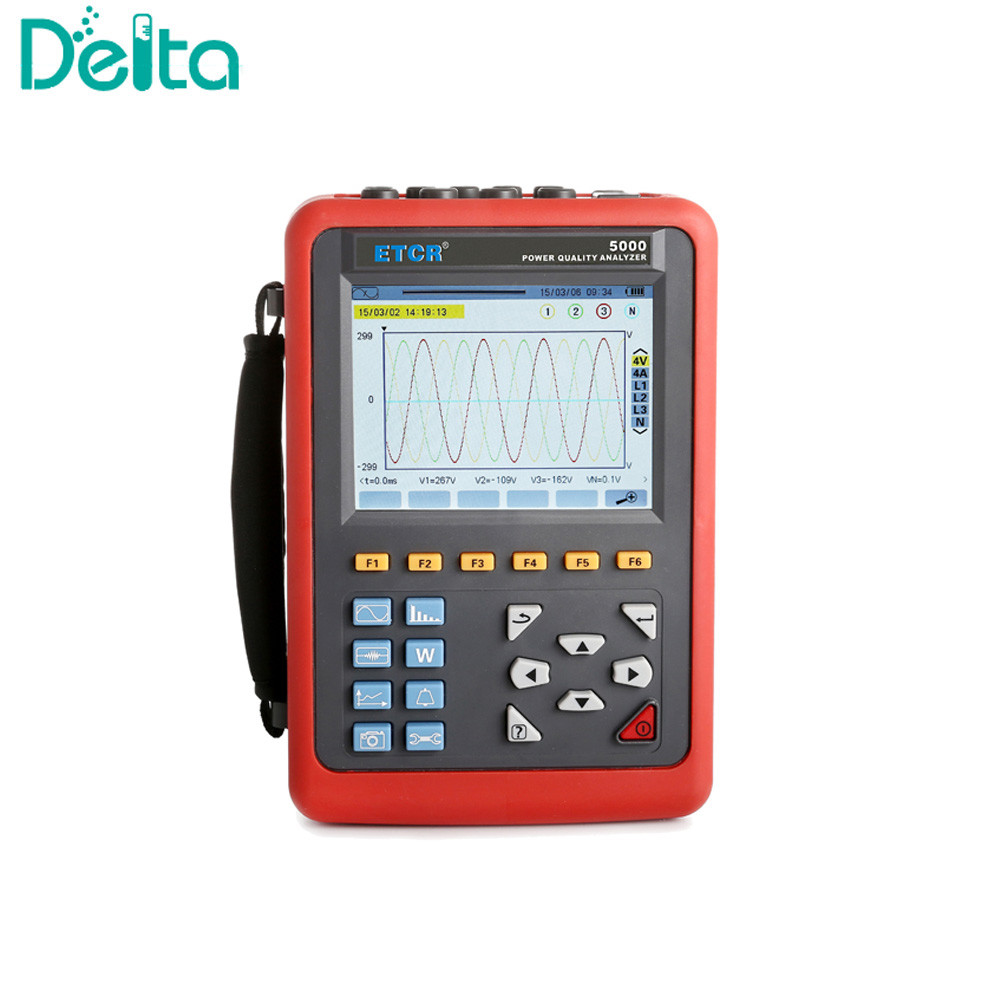

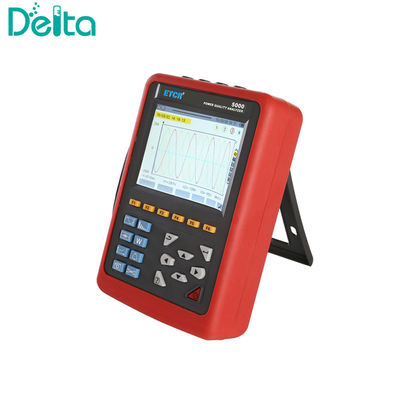

Tampilan bentuk gelombang secara real time (4 saluran tegangan/4 saluran arus).
Nilai RMS yang benar dari tegangan dan arus.
Komponen DC dari tegangan.
Nilai arus dan tegangan puncak.
Nilai minimum dan maksimum arus dan tegangan RMS setengah siklus.
Phasor diagram tampilan.
Pengukuran setiap harmonik sampai urutan 50.
Bagan grafik menunjukkan rasio harmonik arus dan tegangan dari setiap fase.
Total Harmonic Distortion (THD).
Aktif, reaktif, kekuatan tampak, oleh fase dan kumulatif.
Energi aktif, reaktif, energi tampak, berdasarkan fase dan kumulatif.
Transformer faktor K.
Faktor daya (PF) dan faktor perpindahan (DPF atau COSΦ).
Flashing tegangan jangka pendek (PST).
Ketidakseimbangan tiga fase ((arus dan tegangan).
