Tester Kemasan Bahan Bangunan dengan Impingement Api Langsung menurut BS476 Bagian 12

Pengantar:

• Terapkan pada bahan bangunan Inggris dan standar pengujian tahan api besi tinggi, sesuai dengan standar untuk BS 476-7,metode pengujian untuk menentukan klasifikasi penyebaran permukaan api produk.

• BS476-7 Penguji Kemampuan Menyala Bahan Bangunan untuk Penghambatan Api Langsungdigunakan terutama untuk menentukan perpanjangan api yang pada permukaan terbuka dinding dan langit-langit.dengan api kecil untuk menyalakan sampel, dan penentuan arus panas kritis.

• BS476-7 Penguji Kemampuan Menyala Bahan Bangunan untuk Penghambatan Api Langsung area panel radian adalah 850mm × 850mm, pemegang sampel uji mengadopsi metode pendinginan air, dilengkapi dengan papan kalibrasi dan sensor aliran panas, yang dapat mengkalibrasi profil aliran panas.Peralatan pengujian yang lebih tinggi diperlukan untuk ruang laboratorium, untuk merakit instrumen uji, pengguna perlu memiliki lebih banyak langkah keamanan.

Standar:

BS 476 Bagian 7

Bidang Aplikasi:

• Bahan Bangunan;

Fitur:

• Perangkat ini terdiri dari panel radiasi yang dipasang secara vertikal di sekitar dan didukung pada bingkai.

• Panel radiasi tercemar dengan campuran gas-udara.

• Panel radiasi berukuran 850 mm persegi untuk blok pembakar tipe refractory berlubang yang dirancang untuk memberikan pembakaran campuran udara-gas-udara yang efisien,dengan tidak terjadi nyala api di permukaan panel dalam kondisi operasi.

• Panel radiasi dan sekitarnya didukung pada rangka sehingga pusat panel sekitar 1250 ± 100 mm di atas permukaan lantai.

• Sebuah pemegang sampel dan pengaturan api pilot yang dipasang di satu sisi perangkat.

• Pemegang sampel terdiri dari bingkai baja yang didinginkan dengan air dengan pelat depan yang didinginkan dengan air.Plat wajah tumpang tindih sampel oleh 20±2mm pada tepi atas dan bawah mereka dan di atas tepi vertikal berdekatan panel radiasi.

• Sebuah penjepit dengan beban pegas diposisikan untuk menggenggam spesimen terhadap pelat wajah.

• Pasokan air portabel ke pemegang sampel memastikan suhu maksimum tidak melebihi 35 °C di outlet dari pemegang sampel.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• Ketinggian pemegang sampel berjembatan sehingga memungkinkan untuk berayun secara horizontal, jauh dari permukaan panel radiasi antara tes,dari posisi uji ke posisi siaga dan sebaliknya.

• Pembakar pilot terdiri dari tabung baja.

• Saluran pasokan gas dan udara ke panel radiasi berisi alat pengukur aliran, regulator tekanan, katup kontrol dan perangkat keamanan.

• Meter Aliran Panas: Kisaran: 0 ~ 50 kw/m2; Emisifitas Permukaan:ɛ=0,95±0.05.

• Papan kalibrasi palsu dengan pemegang, kalibrasi aliran panas meter dan pemasangan.

Parameter:

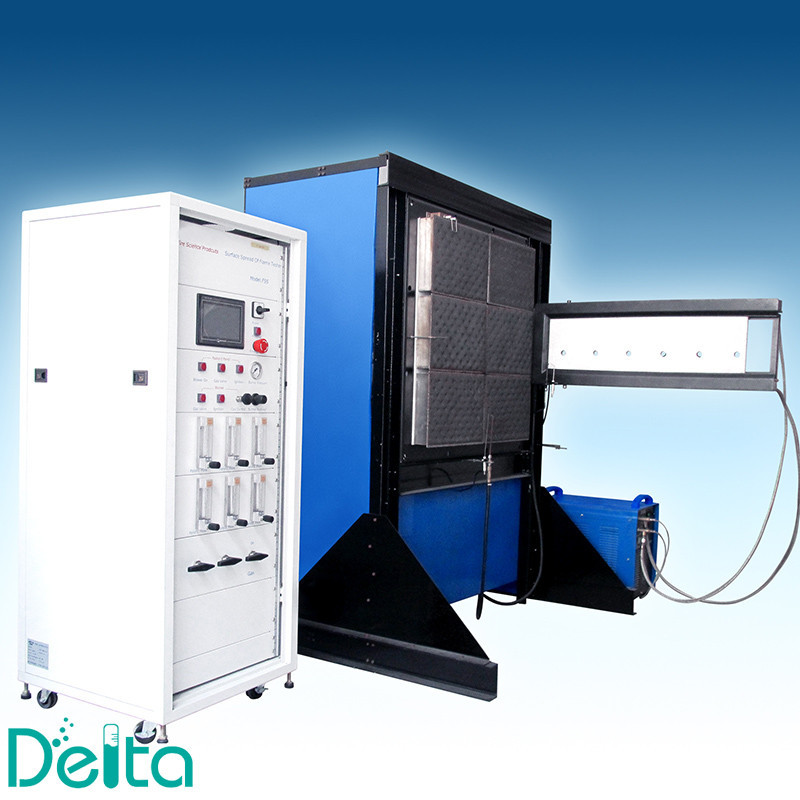

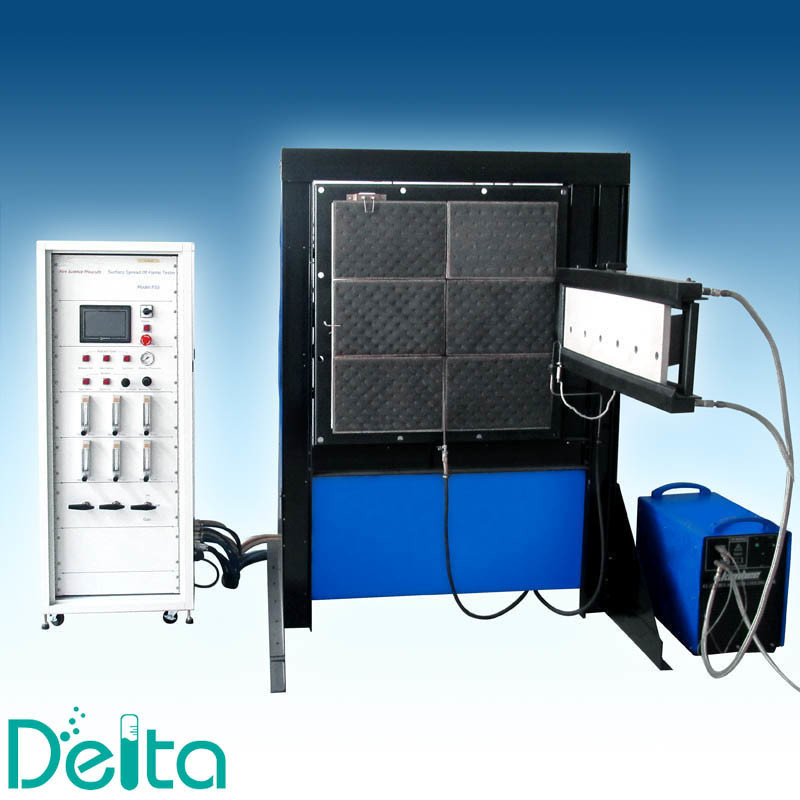

BS476-7 Penguji Kemampuan Menyala Bahan Bangunan untuk Penghambatan Api LangsungGambar Nyata:
