IMO ISO5658-2 Peralatan pengujian penyebaran api lateral permukaan dinding menurut ASTM E1317

Pengantar:

• Percobaan penyebaran api lateral pada permukaan dinding IMO digunakan untuk mengevaluasi karakteristik pembakaran bahan bangunan dan bahan kapal dan mengukur laju penyebaran api, api untuk pembakaran dengan jarak,CFE (Critical Flux at Extinction) dan total pelepasan panas.

• This test method is originated from ISO 5658-2 (Reaction to fire tests–Spread of flame- Part 2 Lateral spread on building products in vertical configuration) and measures combustion characteristics of vertical specimen (155mmX800mm).

• Sampel tersebut terkena medan panas radian yang wajar dan diukur dengan termokopel untuk gas buang yang dikalibrasi melalui kemajuan pembakaran dalam satuan mV.

• Percobaan penyebaran api lateral pada permukaan dinding IMOmencatat laju penyebaran nyala api setelah ini mencatat waktu nyala api dan pemadam untuk setiap jarak sampel.Panas untuk pembakaran berkelanjutan (MJ/m2), Aliran kritis saat pemadaman (kW/m2), Rata-rata panas untuk pembakaran berkelanjutan (MJ/m2), Total pelepasan panas (kW) dan sebagainya.

Standar referensi:

• ISO 5658-2: Reaksi terhadap uji kebakaran - Bagian 2 Penyebaran api di produk bangunan dalam konfigurasi vertikal;
• Resolusi IMO A. 653 ((16): Rekomendasi tentang prosedur uji kebakaran untuk kelembaban bahan akhir dinding, langit-langit dan dek;
• ASTM E 1317: Metode pengujian standar untuk mudah terbakar dari finishing permukaan laut;

Spesifikasi:

• Rail untuk mengukur aliran panas panel radiant dengan mudah pada interval 50 mm;
• Program IMO untuk memfasilitasi semua kalibrasi dan pengujian serta mencetak hasil dengan standar (IMO, ISO);
• Kontroler suhu panel radiant: Peralatan untuk mencegah api kembali ke sisi belakang panel radiant, memeriksa suhu internal panel radiant dan secara otomatis memblokir gas sol.v/v dalam kasus aliran balik api;
• MFC (Mass Flow Controller) untuk dengan mudah mengukur jumlah panas gas metana dalam mengukur aliran panas kritis;
• Opsi tahan ledakan dari semua sistem kontrol untuk keselamatan pembakaran di panel radiant serta Check-Valve dan katup penutupan gasnya (Solenoid Valve) untuk mencegah aliran balik di saluran gas;
• Kamera untuk mengamati dan menyimpan kondisi uji dalam program selama uji;
• Eksos: 0,01 m3/s;
• Ukuran: 1650*810*1985mm, 300kg;
• Sumber daya: 220 V AC, 60 Hz, 10 A;
• Sumber gas: Gas propana, gas metana, gas asetilen, udara terkompresi;

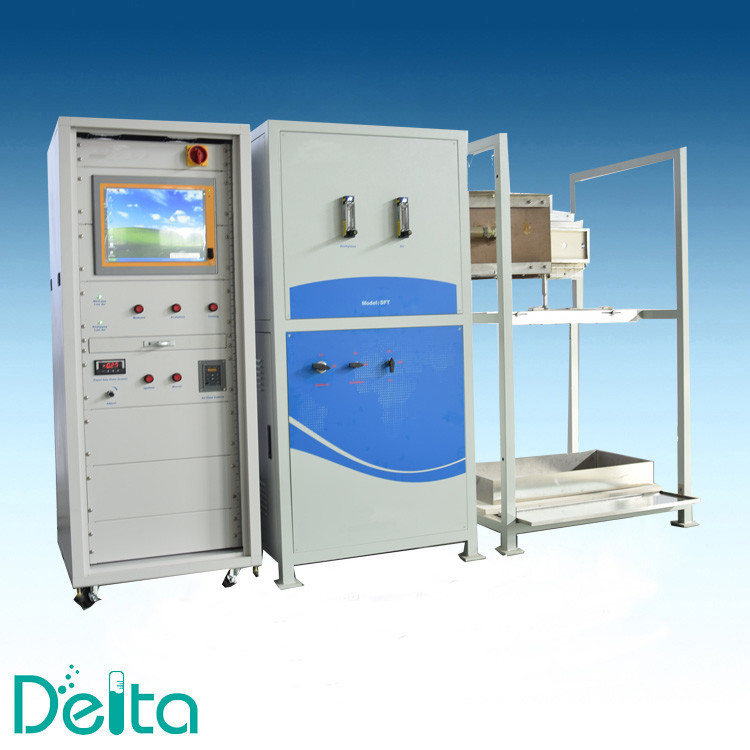

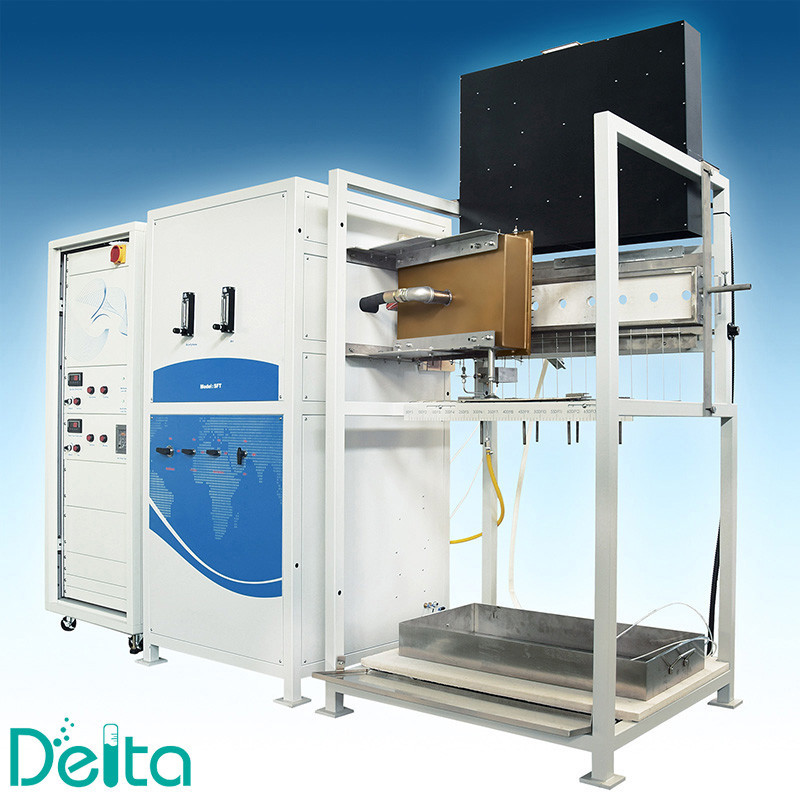

Percobaan penyebaran api lateral pada permukaan dinding IMOPengujiGambar Nyata:
