Tidak, tidak.

Posisi

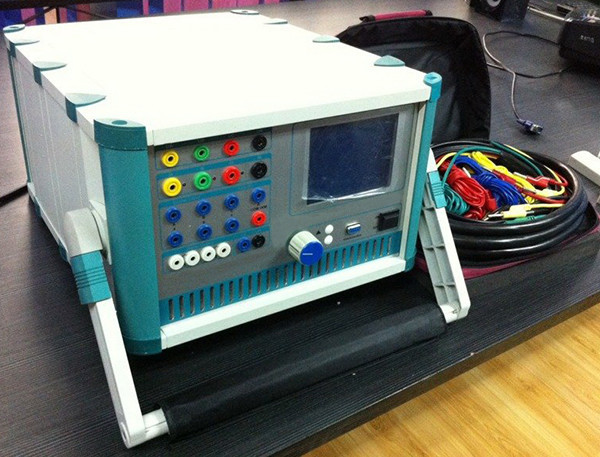

Perangkat pengujian relay tiga fase PRT-PC3

Output arus bolak-balik (AC)

1

Keakuratan output

0.5 magnitudo

2

Daya keluar arus fase (nilai efektif)

0 ~ 30A

3

Daya keluar arus tiga fase paralel (nilai efektif)

0 ~ 90A

4

Nilai arus fase dengan waktu yang panjang di bawah izin (nilai efektif)

10A

5

Daya output arus fase maksimum

420VA

6

Kekuatan maksimum output arus tiga fase paralel

900VA

7

Waktu kerja maksimum arus tiga fase paralel

10s

8

Jangkauan frekuensi (gelombang dasar)

20~1000Hz

9

Jumlah frekuensi harmonik

1 ~ 20 kali

Output arus searah (DC)

1

Keakuratan output

0.5 magnitudo

2

Output saat ini

0 ~ ± 10 A/setiap fase

0 ~ ± 30 A/setiap tiga paralel

3

Kekuatan output maksimum tegangan beban

20v

Output Tegangan Bergantian

1

Keakuratan output

0.5 magnitudo

2

Tegangan output fase (RMS)

0 ~ 120v

3

Tegangan keluaran jalur (RMS)

0 ~ 240v

4

Kekuatan output tegangan fase/tegangan jalur

80VA/100VA

5

Jangkauan frekuensi (gelombang dasar)

20 ~ 1000Hz

6

Jumlah frekuensi harmonik

1 ~ 20 kali

Kekuatan output tegangan langsung

1

Keakuratan output

0.5 magnitudo

2

Amplitudo output tegangan fase

0 ~ +160v

3

Amplitudo output tegangan jalur

0 ~ + 320v

4

Kekuatan output tegangan fase/tegangan jalur

70VA/140VA

1

Kesalahan arus dan tegangan AC

< 0,5%RDG+0,05%FS

2

Kesalahan arus DC

< 0,5%RDG+0,05%FS

3

Kesalahan tegangan DC

1%RDG+0,1%FS

4

Masukan biner

Node aktif 0 ~ 250V, 0 ~ 6V untuk ?? 0, 6 ~ 250V untuk 1, node pasif: 20mA max

5

Output biner

DC 220V/0.2A, AC 220V/0.5A

Pengukuran kuantitas dan waktu switch

1

Masukan parameter saklar

7 cara; kontak kosong: 1 ~ 20mA, 24v;

Akses kontak daya: 0 : 0 + 6V;

¥1 ¥: + 11 V ¥ + 250 V;

2

Output parameter saklar

2 pasang DC: 220V/0.2A; AC: 220V/0.5A

3

Pengukuran waktu

Jangkauan pengukuran: 0,1ms 99999s / 0,1ms

1

Sumber daya listrik

AC220V ± 10%, 50Hz/60Hz

2

Suhu lingkungan

0 ~ 50 °C

3

Kelembaban

≤85%RH

4

Berat badan

< 18kg
